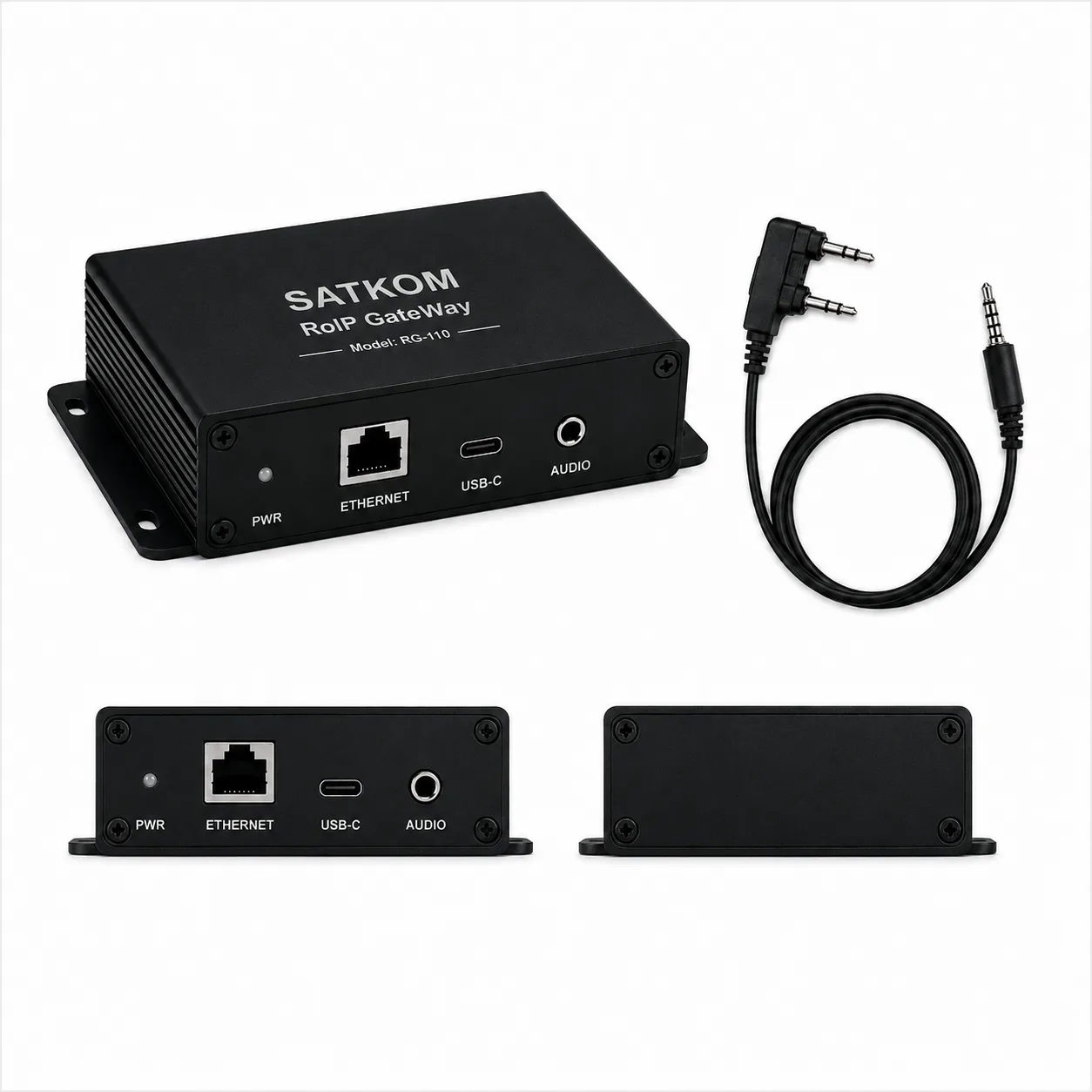

SATKOM RG-110 RoIP Gateway

Telsiz Haberleşmesini IP Ağına Taşıyın

SATKOM RG-110 RoIP Gateway, mevcut telsiz sistemlerini IP tabanlı haberleşme altyapılarıyla buluşturmak için geliştirilmiş kompakt bir gateway cihazıdır.

RG-110 sayesinde telsizin bulunduğu fiziksel noktadaki ses ve PTT kontrolü Ethernet/IP ağı üzerinden uzak kullanıcılara aktarılabilir. Böylece telsiz haberleşmesinin yalnızca telsizin bulunduğu alanla sınırlı kalmadan, uygun ağ ve yazılım altyapısı üzerinden farklı noktalardan yönetilmesine olanak sağlanır.

PTT Kontrolü Tek Kablo Üzerinden

RG-110'un telsiz bağlantısı için kullanılan özel kablo yapısı, mikrofon, hoparlör ve PTT sinyalini tek bağlantı üzerinden taşımak üzere tasarlanmıştır.

Bu yapı sayesinde IP tarafındaki kullanıcı tarafından verilen Bas-Konuş (PTT) komutu, telsiz tarafındaki PTT işlevini tetikleyecek şekilde kullanılabilir.

Böylece sistem içerisinde ayrıca ayrı bir PTT hattı kullanma ihtiyacı azaltılır ve bağlantı daha sade hale gelir.

Çift Yönlü Ses Haberleşmesi

Gateway, telsizden gelen sesin IP ağına aktarılmasını ve IP tarafındaki kullanıcının sesinin tekrar telsiz sistemine iletilmesini sağlayacak şekilde kullanılabilir.

Telsiz → RG-110 → IP Ağı → Uzak Kullanıcı

ve ters yönde:

Uzak Kullanıcı → IP Ağı → RG-110 → Telsiz

şeklinde çift yönlü haberleşme kurgulanabilir.

Ethernet Üzerinden Ağ Bağlantısı

RG-110, standart RJ45 Ethernet bağlantısı üzerinden IP ağına dahil edilir.

Yerel ağ, router, switch veya uygun ağ altyapısı üzerinden cihazın bir RoIP sunucusuna, VoIP/SIP sistemine veya uyumlu PTT haberleşme platformuna bağlanması mümkündür.

Kompakt ve Dayanıklı Tasarım

Kompakt metal gövde ve montaj kulakları sayesinde RG-110, farklı sabit kurulumlara kolayca adapte edilebilir.

Cihaz;

• Telsiz istasyonlarında
• Haberleşme merkezlerinde
• Operasyon merkezlerinde
• IP tabanlı telsiz sistemlerinde
• Uzak haberleşme noktalarında
• RoIP uygulamalarında kullanılabilecek şekilde tasarlanmıştır.

 Örnek Çalışma Senaryosu

Telsiz → RG-110 → Ethernet → Router / Switch → IP Ağı → RoIP Sunucu / PTT Platformu → Uzak Kullanıcı

Bu yapıda telsiz tarafındaki kullanıcı ile IP ağı üzerindeki uzak kullanıcılar arasında ses haberleşmesi sağlanabilir.

Uzak kullanıcı PTT komutu verdiğinde, sistemin yapılandırmasına bağlı olarak RG-110 üzerinden telsizin PTT/Bas-Konuş fonksiyonu kontrol edilebilir.

Teknik Özellikler

Bağlantılar

Ethernet

RJ45 Ethernet portu, cihazın IP ağına bağlanmasını sağlar.

USB-C

USB Type-C bağlantısı güç beslemesi ve uygun servis/kurulum işlemleri için kullanılabilir.

Telsiz Ses/PTT

Özel TRRS bağlantı kablosu, telsiz tarafındaki mikrofon, hoparlör ve PTT sinyallerinin gateway'e aktarılmasını sağlar.

PTT

IP tarafındaki PTT komutunun telsiz tarafında Bas-Konuş fonksiyonunu kontrol edecek şekilde kullanılmasına olanak sağlar.
