Bina İçi Telsiz Haberleşme Sistemi

Proje Genel Bakış

X Kuleleri projesinde, bina içerisinde görev yapan güvenlik, teknik servis, bakım, işletme ve diğer saha ekiplerinin kesintisiz ve net şekilde haberleşebilmesini sağlamak amacıyla profesyonel bina içi telsiz haberleşme sistemi kurulmuştur.

Projenin en önemli özelliklerinden biri, yapının -10. kat seviyesindeki otopark alanlarından +45. kata kadar uzanan geniş ve çok katlı bir kullanım alanına sahip olmasıdır.

Betonarme yapı elemanları, katlar arasındaki düşey mesafe, kapalı alanlar, teknik hacimler ve otopark gibi RF yayılımının zorlaştığı bölgeler nedeniyle standart el telsizlerinin bina içerisinde her noktada yeterli performans göstermesi mümkün olmayabilmektedir.

Bu nedenle proje kapsamında yalnızca telsiz cihazlarının temini yerine, binanın fiziksel yapısına uygun profesyonel bir bina içi RF kapsama ve haberleşme altyapısı tasarlanmış ve uygulanmıştır.

Projenin İhtiyacı

Çok katlı bina içerisinde farklı ekiplerin eş zamanlı olarak çalışması, haberleşmenin yalnızca tek bir katla sınırlı kalmamasını gerektirmiştir.

Özellikle;

• Güvenlik ekiplerinin katlar arasında iletişimi,

• Teknik ekiplerin koordinasyonu,

• Bakım ve servis operasyonları,

• Otopark alanlarının yönetimi,

• Teknik hacimlere erişim ve müdahale,

• Bina işletme faaliyetleri,

• Acil durumlarda hızlı bilgi aktarımı

için bina genelinde güvenilir telsiz haberleşmesine ihtiyaç duyulmuştur.

En önemli gereksinimlerden biri, -10 kat otopark seviyesinden +45. kata kadar telsiz haberleşmesinin mümkün olduğunca kesintisiz şekilde sürdürülebilmesidir.

Uygulanan Çözüm

Proje kapsamında bina içerisindeki RF yayılım koşulları detaylı şekilde değerlendirilerek bina içi telsiz kapsama sistemi planlanmıştır.

Bina yapısının kat sayısı, betonarme bölümleri, otopark alanları, teknik hacimler ve kritik kullanım bölgeleri dikkate alınarak RF sinyalinin bina içerisinde uygun şekilde dağıtılmasını sağlayacak altyapı oluşturulmuştur.

Sistem kapsamında profesyonel telsizler ile birlikte bina içi antenler, RF dağıtım ekipmanları, kablolama altyapısı ve gerekli haberleşme ekipmanları kullanılmıştır.

Merkezi haberleşme altyapısı üzerinden telsiz sinyallerinin bina içerisinde farklı kat ve çalışma bölgelerine ulaştırılması sağlanmıştır.

Katlar Arası RF Kapsaması

Çok katlı yapılarda betonarme kolonlar, perde duvarlar, asansör çekirdekleri ve diğer yapı elemanları telsiz sinyalinin zayıflamasına neden olabilir.

Bu nedenle sistem tasarımında yalnızca yatay alan değil, aynı zamanda düşey RF kapsama da dikkate alınmıştır.

-10. kattaki otopark alanlarından başlayarak üst katlara doğru farklı seviyelerde RF ölçümleri ve telsiz görüşme testleri gerçekleştirilmiş, gerekli noktalarda kapsama iyileştirmeleri yapılmıştır.

Bu çalışma sonucunda bina içerisinde telsiz kullanıcılarının farklı katlar arasında iletişim kurabilmesini destekleyen bütünleşik bir haberleşme yapısı oluşturulmuştur.

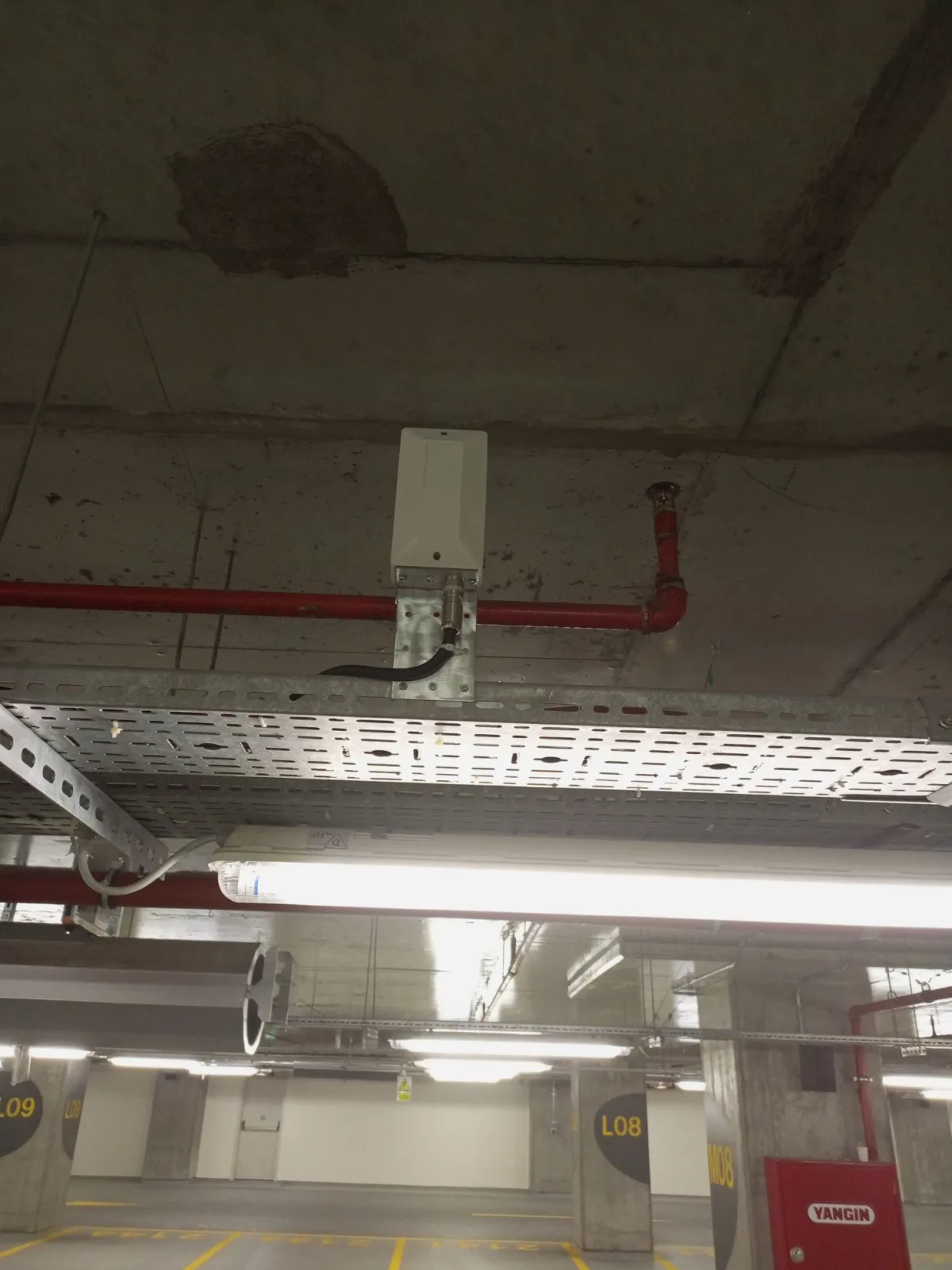

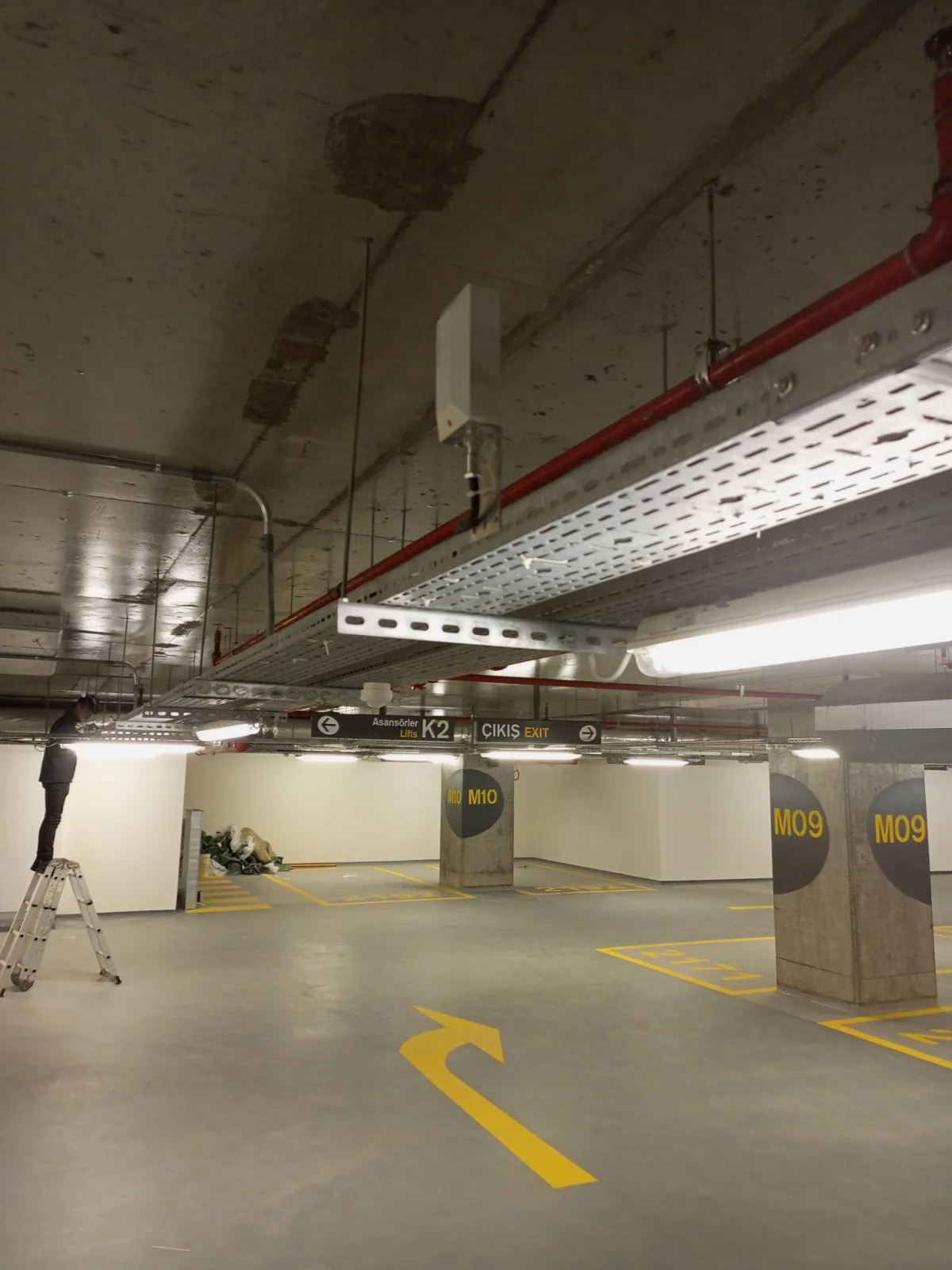

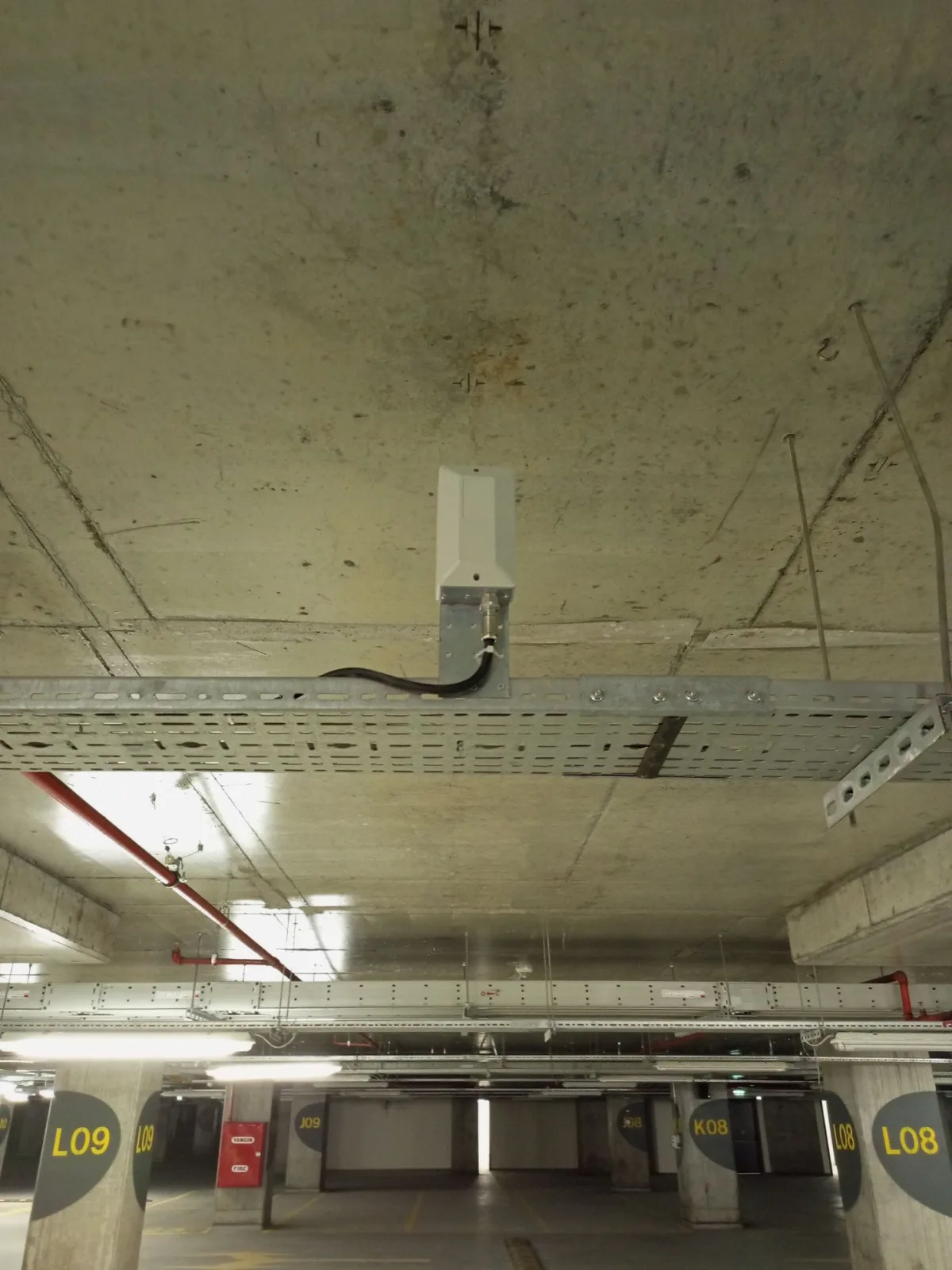

Otopark Haberleşme Altyapısı

Projenin önemli bölümlerinden biri de yer altında bulunan otopark alanlarının telsiz kapsamasıdır.

Yeraltı otoparkları; betonarme yapı, kapalı alan ve katlar arası fiziksel ayrımlar nedeniyle telsiz haberleşmesi açısından zorlu ortamlardır.

Bu nedenle -10. kat seviyesine kadar uzanan otopark alanlarında RF kapsama ayrıca değerlendirilmiş ve bina içi haberleşme sisteminin bu alanları da kapsayacak şekilde yapılandırılması sağlanmıştır.

Böylece güvenlik ve teknik ekiplerin otopark alanlarında görev yaparken bina içerisindeki diğer ekiplerle iletişim kurabilmesi mümkün hale getirilmiştir.

Teknik Uygulamalar

Proje kapsamında;

• Bina RF yapısı analiz edilmiştir.

• Katlar ve kritik çalışma alanları belirlenmiştir.

• -10 ile +45 kat aralığı değerlendirilmiştir.

• Otopark alanlarında RF kapsama çalışmaları gerçekleştirilmiştir.

• Bina içi anten noktaları planlanmıştır.

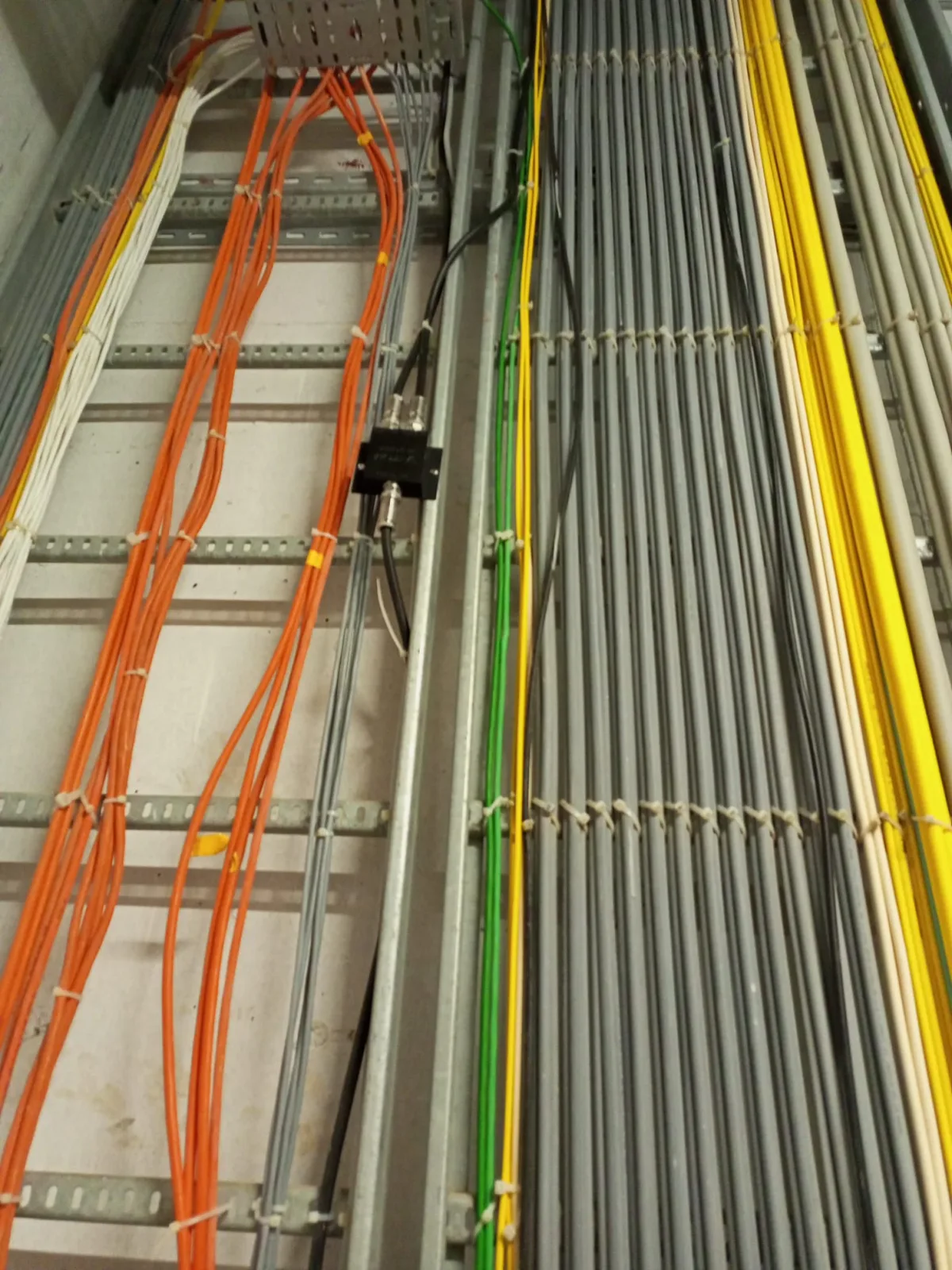

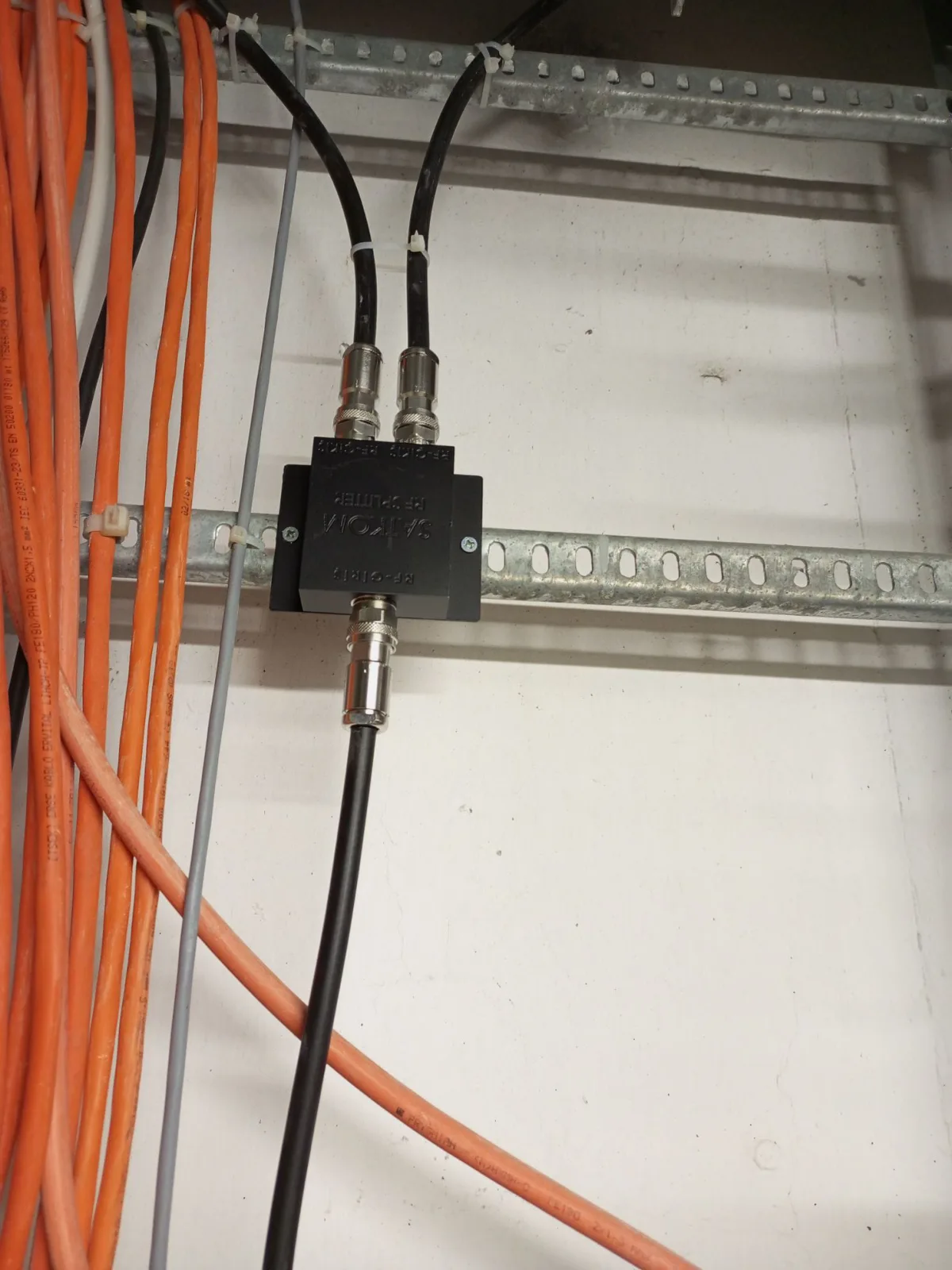

• RF dağıtım altyapısı kurulmuştur.

• Telsiz cihazları sistemle uyumlu şekilde yapılandırılmıştır.

• Katlar arasında haberleşme testleri gerçekleştirilmiştir.

• Kritik alanlarda ses kalitesi ve kapsama kontrolleri yapılmıştır.

• Gereken bölgelerde sistem optimizasyonları uygulanmıştır.

Test ve Devreye Alma

Kurulum sonrasında sistemin yalnızca belirli bir bölümde değil, binanın farklı seviyelerinde etkin şekilde çalıştığının doğrulanması amacıyla kapsamlı saha testleri gerçekleştirilmiştir.

Otopark katları, bina içi ortak alanlar, teknik hacimler ve üst katlarda telsiz görüşmeleri yapılarak sistem performansı kontrol edilmiştir.

Testler sonucunda elde edilen verilere göre gerekli RF ayarları tamamlanmış ve sistem bina operasyonlarında kullanılmak üzere devreye alınmıştır.

Operasyonel Katkı

Kurulan bina içi telsiz haberleşme sistemi ile güvenlik, teknik servis, bakım ve işletme ekiplerinin farklı kat ve bölgeler arasında daha hızlı iletişim kurabilmesi sağlanmıştır.

Özellikle arıza, bakım, teknik müdahale ve güvenlik operasyonlarında ekipler arasındaki bilgi akışının hızlandırılması ve müdahale süreçlerinin daha etkin yönetilmesine katkıda bulunulmuştur.

Bina içerisindeki farklı ekiplerin tek bir profesyonel haberleşme altyapısı üzerinden koordineli çalışabilmesi sağlanarak operasyonel iletişim güçlendirilmiştir.

Proje Sonucu

X Kuleleri'nde gerçekleştirilen proje sonucunda, -10. kat otopark alanlarından +45. kata kadar uzanan geniş bina yapısı içerisinde profesyonel telsiz haberleşme altyapısı oluşturulmuştur.

Bina içi RF dağıtım ve kapsama sistemi sayesinde güvenlik, teknik servis, bakım ve işletme ekiplerinin farklı katlar ve çalışma alanları arasında güvenilir telsiz iletişimi kurabilmesi sağlanmıştır.

Proje, bina analizi, RF kapsama planlaması, anten ve dağıtım altyapısının kurulumu, sistem yapılandırması, saha testleri ve devreye alma aşamalarını kapsayan bütünleşik bir bina içi haberleşme çözümü olarak tamamlanmıştır.

Sağlanan Faydalar

Bina Genelinde Haberleşme:
Farklı kat ve çalışma alanlarında telsiz iletişimi desteklendi.

-10 / +45 Kat Kapsaması:
Yeraltı otopark seviyelerinden üst katlara kadar geniş bir düşey haberleşme alanı oluşturuldu.

Otopark Haberleşmesi:
Yeraltı otopark alanlarında telsiz iletişimi güçlendirildi.

Güvenlik ve Teknik Ekip Koordinasyonu:
Farklı ekiplerin anlık iletişim kurabilmesi sağlandı.

Kesintisiz Operasyonel İletişim:
Bakım, teknik servis, güvenlik ve bina işletme süreçlerinde iletişim sürekliliği artırıldı.

Profesyonel RF Altyapısı:
Binanın fiziksel yapısına uygun özel bina içi telsiz kapsama sistemi oluşturuldu.
